Dans ce document vous trouverez:

  • son contexte en Section 1,

  • une étude de cas commençant en Section 2,

  • des explications sur les éléments de base de Stimulus en Section 7 (principalement en anglais pour l’instant), et

  • des explications sur les éléments avancés de Stimulus en Section 8 (principalement en anglais pour l’instant).

Une Foire Aux Questions (FAQ) est disponible en Section 9 (principalement en anglais pour l’instant).

1. Contexte

1.1. À propos de ce tutoriel

Ce tutoriel est basé sur le tutoriel officiel (en anglais) d’Argosim et disponible ici : https://download.argosim.com/index.php/s/5ZszF09tl0rd4gv/download.

Il va permettre d’aborder :

  • des aspects méthodologiques et organisationnels ;

  • comment créer et utiliser des glossaires ;

  • comment écrire des exigences complexes ;

  • comment les debugger ;

  • comment écrire des scénarios pour générer des inputs ;

  • comment transformer les exigences en Observers.

1.2. Installation et contraintes

Ce tutoriel utilise la version 2018.09.1 de Stimulus.

  1. Lancer l’installeur Stimulus

  2. Générer le nombre requis pour obtenir la licence

  3. L’envoyer par email pour obtenir le fichier de licence

L’outil nécessite Windows! Et les machines virtuelles ne sont pas autorisées.

2. Étude de cas

2.1. Description

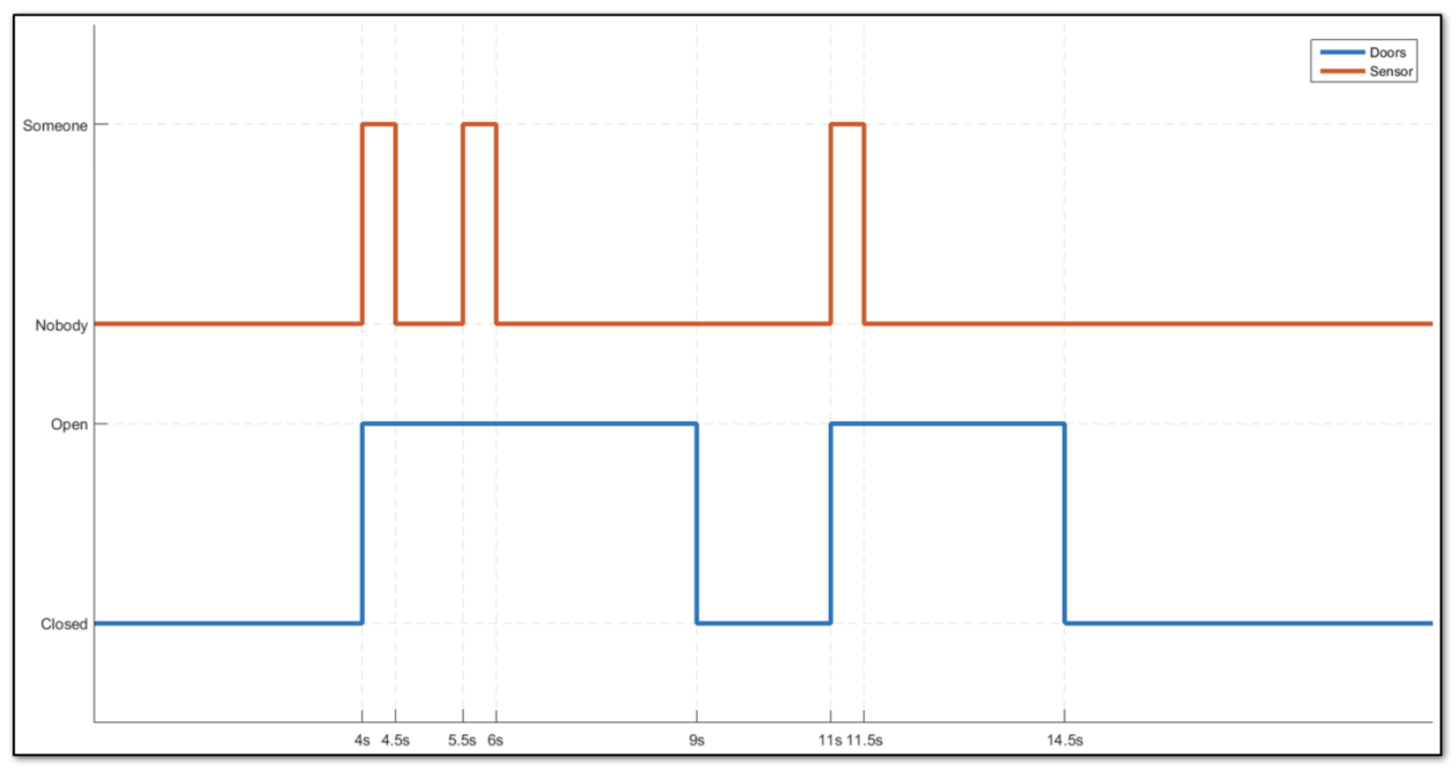

Nous allons modéliser une porte automatique (type supermarché) dont le comportement peut être modélisé par le chronogramme illustré en Figure 1. Le capteur (sensor), indique selon que quelqu’un (someone) ou non (nobody) est détecté et si la porte doit alors être ouverte (open) ou fermée (closed).

chronogram
Figure 1. Automatic door chronogram

2.2. Structuration du projet

Créez les packages suivants:

  • "Library" pour placer ses propres définitions et templates.

  • "Requirements" pour organiser les exigences.

  • "Test" pour définir les scenarios et tests.

autdoor1
Figure 2. Project structure

2.3. Un premier Glossaire

Créez un nouveau Glossaire dans le package Requirements:

  • Cliquez pour selectionner le package Requirements.

  • Cliquez sur le menu File  New  Glossary.

Déterminez les 2 signaux (et leurs valeurs) à partir de la description Section 2.1.

Pour ajouter ces 2 definitions, cliquez sur le bouton +. Choisir le type Enum. Double cliquer pour éditer EnumItem et tapez la 1ère valeur possible. Ajoutez les suivantes (une seule en l’occurence dans notre exemple) en cliquant sur le bouton +.

autdoor2
Figure 3. Glossary

3. Exigences

3.1. Utilisation du Glossaire

Pour créer notre 1ère exigence :

  • Cliquez pour sélectionnerle package Requirements

  • Cliquez sur le menu File  New  Requirement.

  • Nommez-le "Req001".

autdoor3
Figure 4. First requirement

Pour utiliser le glossaire, faire un drag and drop depuis l’arbre de navigation du projet vers l’interface du système comme illustré en Figure 5.

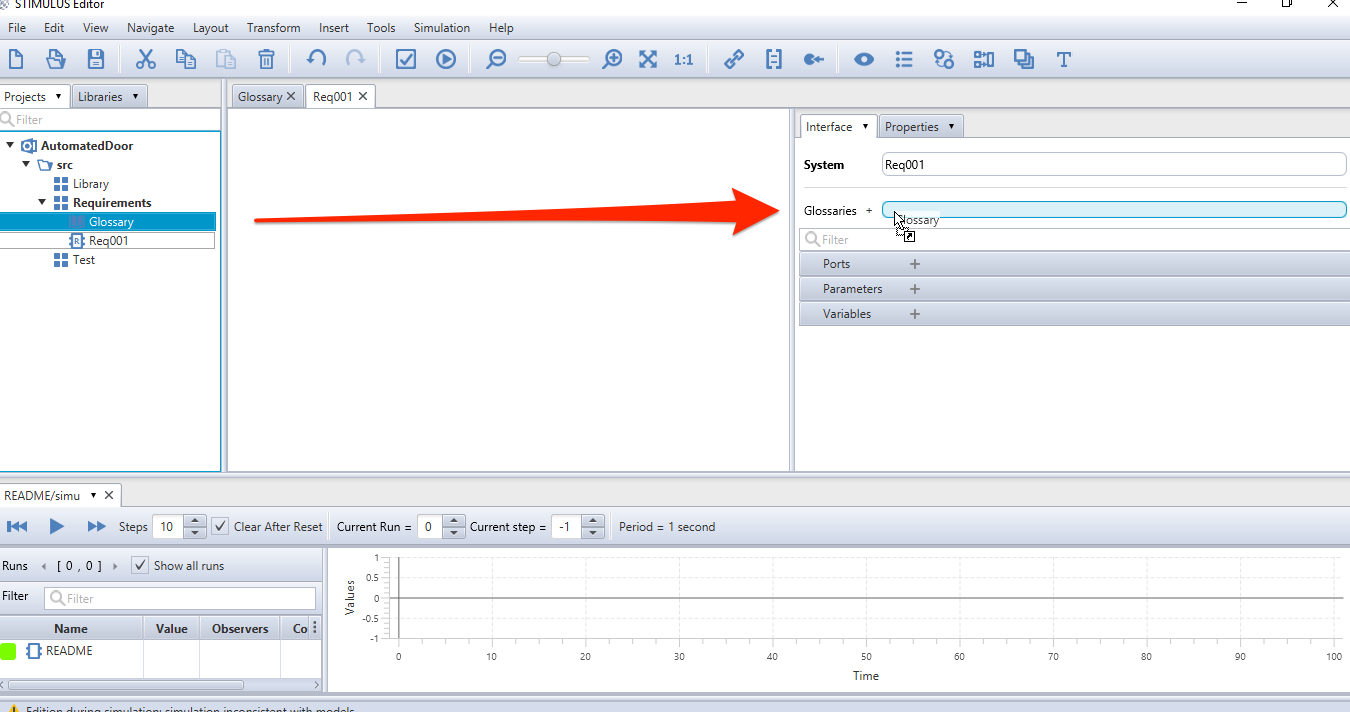

autdoor4
Figure 5. Use a Glossary

Le bouton Glossary chooser permet de déclarer les ports à partir des définition du glossaire (cf. Figure 6).

autdoor5
Figure 6. Open glossary chooser

3.2. Définition de l’exigence

En utilisant les éléments Temporal  When et Logical  Equal de la librairie standard, expimez les exigences suivantes : "When there is somebody, door is open" et "When there is nobody, door is closed".

Vous obtiendrez alors l’exigebce illustrée en Figure 7.

Sur la figure, le format des exigences a été modifié (click droit Formats)…​
autdoor6
Figure 7. Completed requirement

3.3. Simulation 1

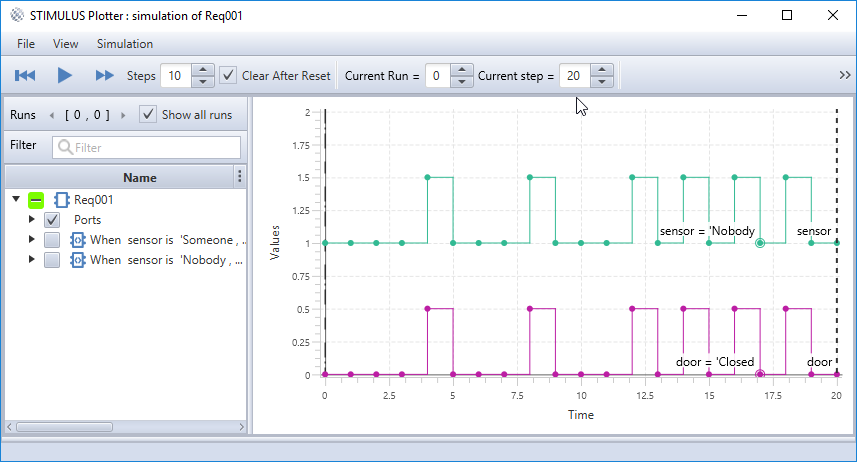

Exécutez une simulation commme illustré en Figure 8.

Observez que le comportement ne reflète pas le delai, attendu après que la porte soit ouverte 'Open.
autdoor7
Figure 8. First door simulation

3.4. Re-définition de l’exigence

En utilisant la fonction Temporal  ForPeriod et le drag & drop, ajoutez un délai de 3 secondes comme illustré en Figure 9.

autdoor8
Figure 9. Completed requirement

3.5. Simulation 2

Exécutez une simulation commme illustré en Figure 10.

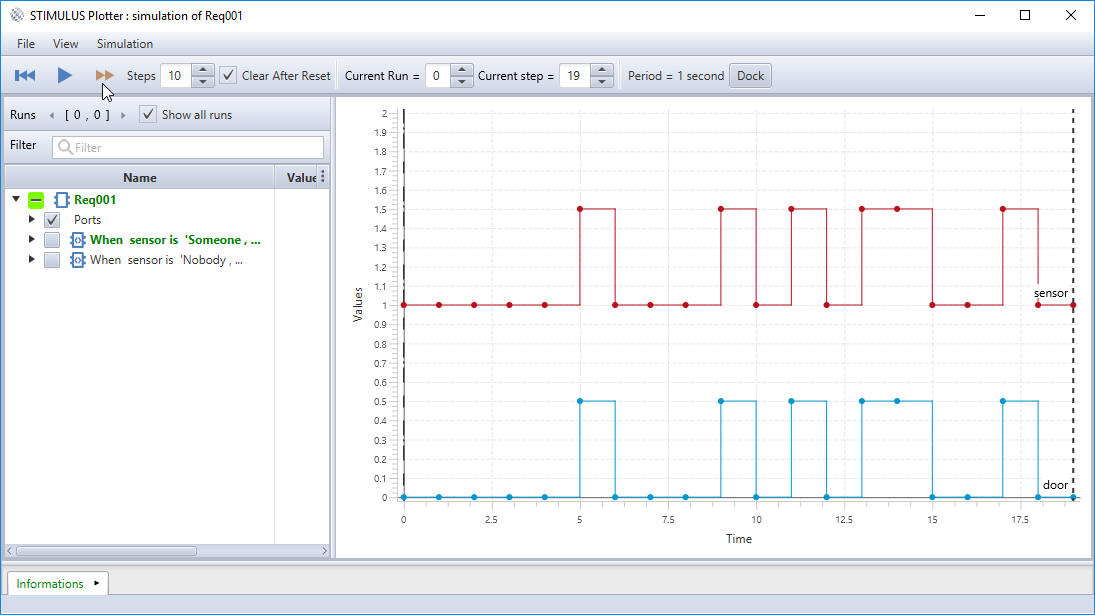

autdoor9
Figure 10. Second door simulation
Observez que le comportement ne reflète toujours pas le delai! Pourquoi ? Pour le comprendre, sélectionnez dans la simulation le pas step où door change de 'Open à 'Closed. Dans la partie Req001, on observe que la phrase For 3 [second], Door shall be 'Open n’est pas active à ce pas de simulation, comme illustré en Figure 11. C’est à cause du When qui désactive son <BODY> quand la condition est fausse!

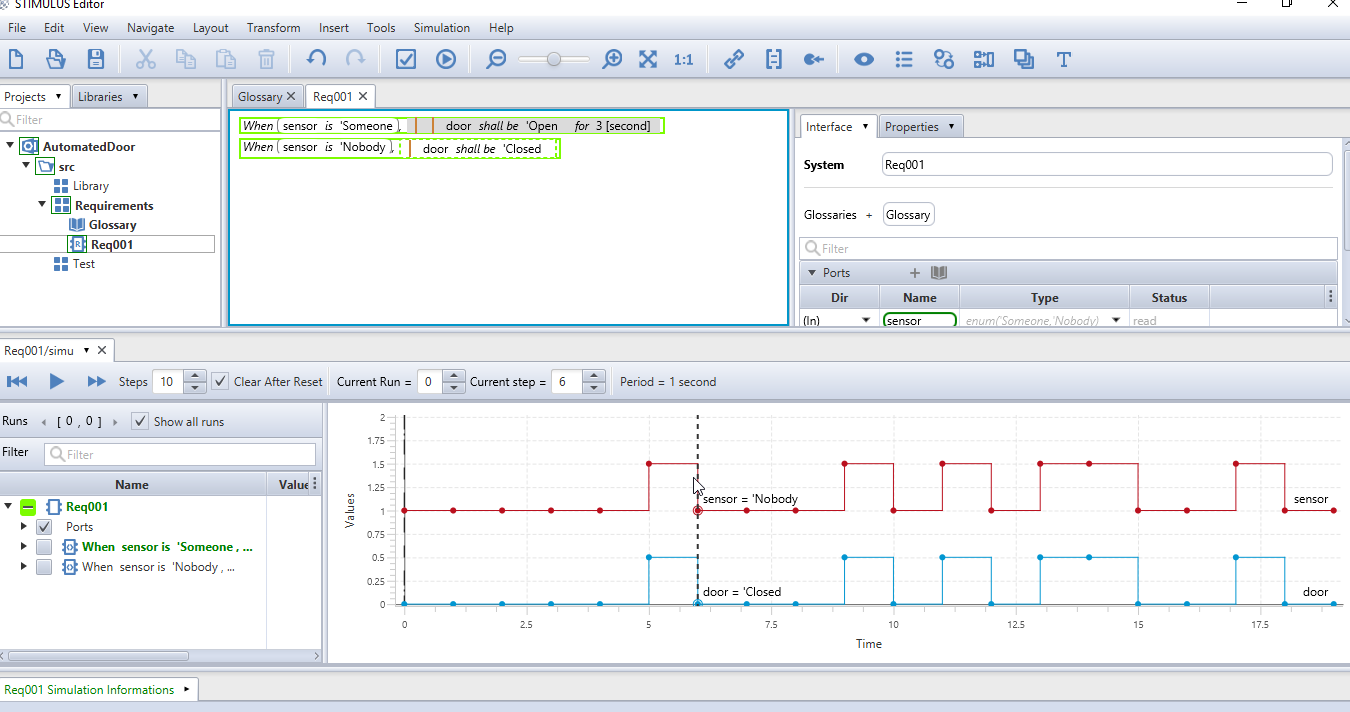

autdoor10
Figure 11. Highlighted requirements

3.6. Correction de l’exigence

En fait nous aurions dû écrire : "From the time someone is detected, then we shall do something for 3 seconds". Faite un drag & drop de la fonction Temporal  From sur la première exigence `When`pour la remplacer et obtenir le résultat illsuté en Figure 12.

autdoor11
Figure 12. Replace "When" by "From"

3.7. Simulation 3

Exécutez une simulation commme illustré en Figure 13.

autdoor12
Figure 13. Third door simulation

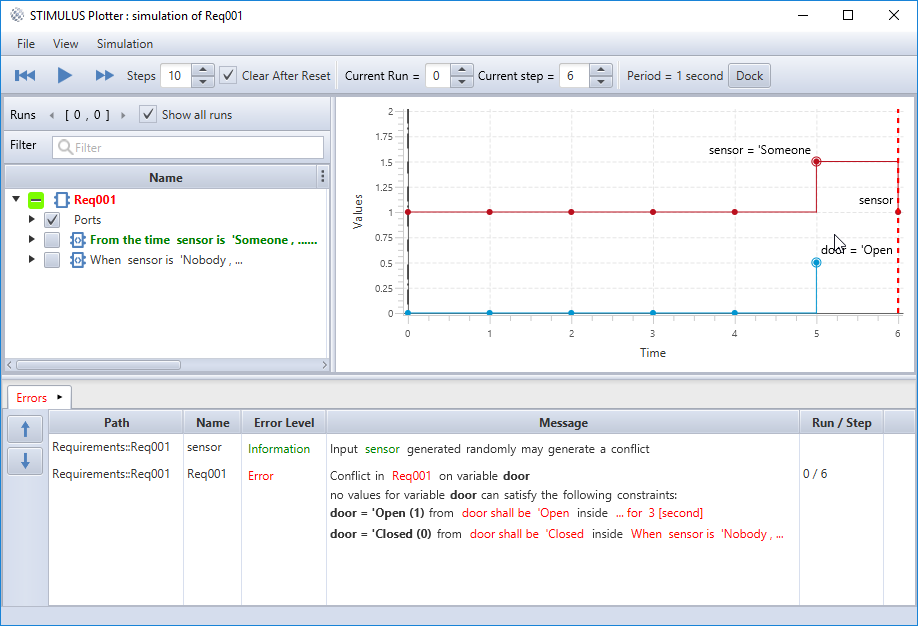

Stimulus détecte un conflit en Figure 13!! Trouvez et corrigez l’erreur.

3.8. Nouvelle correction de l’exigence

Tentons de supprimer le deuxième terme de l’exigence, devenu obsolète (le sélectionner et cliquer sur Delete sur le clavier.

3.9. Simulation 4

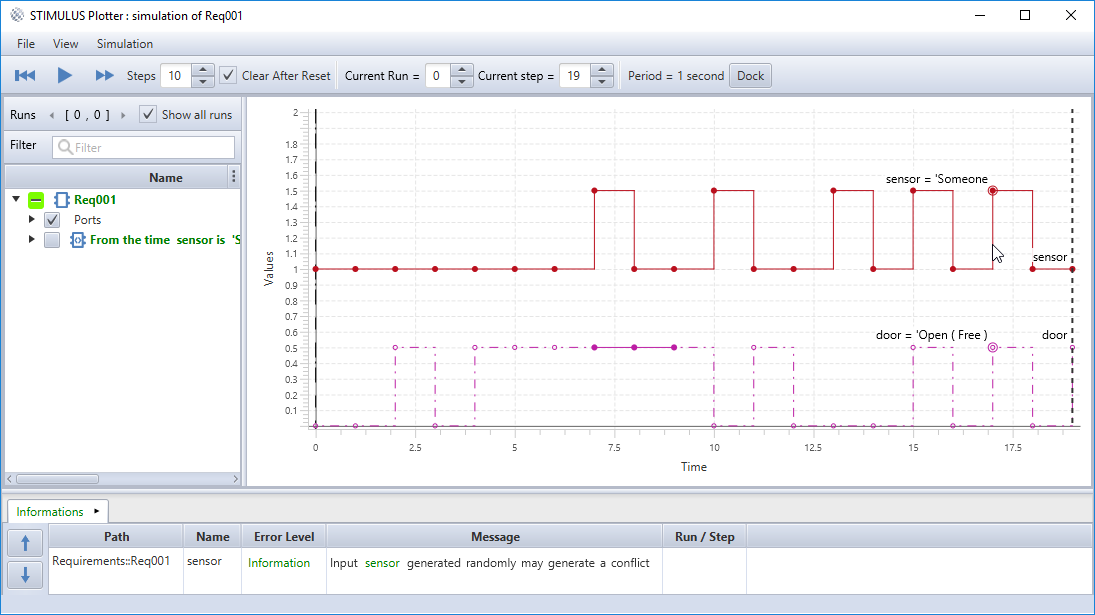

Exécutez une simulation commme illustré en Figure 14…​ Que constatez-vous ?!

autdoor13
Figure 14. Fourth door requirements

3.10. Simulation 5

On observe des comportements non désirés (porte qui reste ouverte plus que 3s, qui ne s’ouvre pas après une deuxième détection, etc.). La ligne en pointillée indique qu’à ces moments, la valeur de Door (Open ou Closed), n’est pas contraintes. L’erreur vient du fait qu’on voulait en fait répéter le comportement "open for 3 seconds" à chaque détection de nouvelle personne!

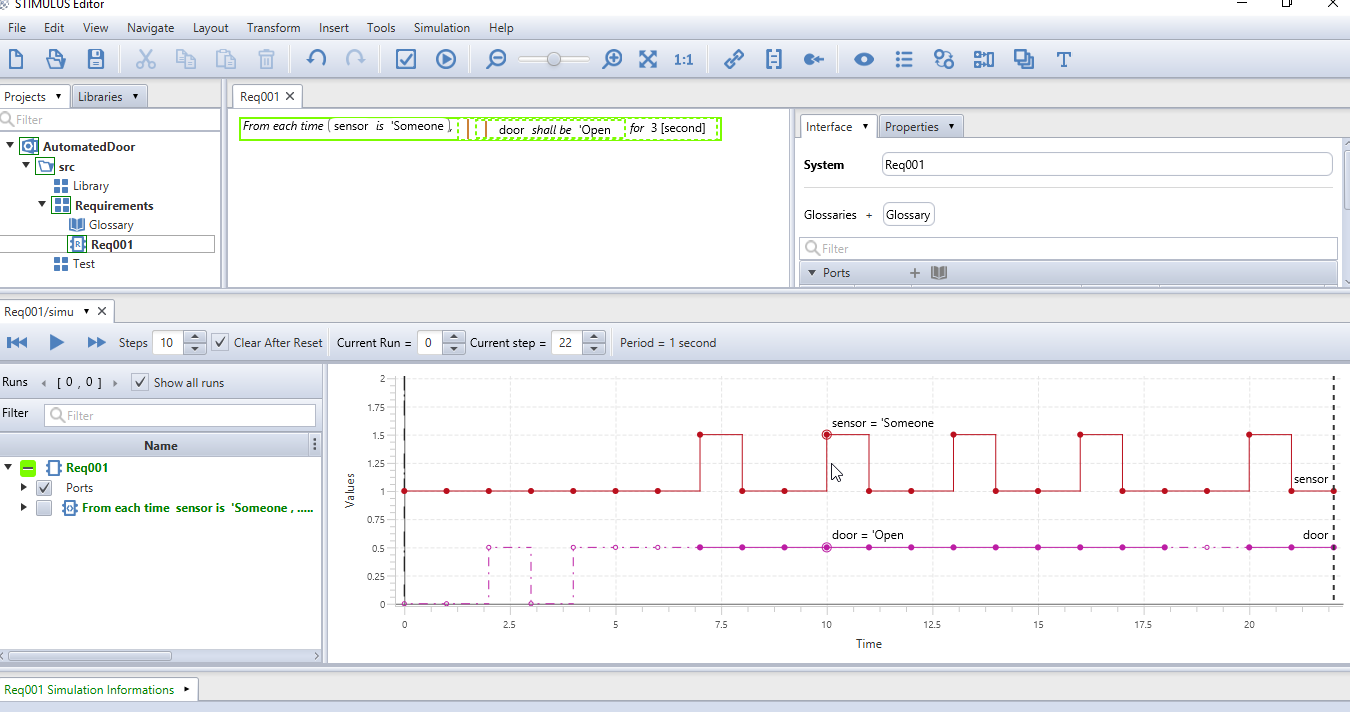

Sélectionnez l’item Temporal  FromEach dans la librairie et lachez-le sur From. Puis relancer la simulation.

autdoor14
Figure 15. Fifth simulation

3.11. Simulation 6

Bon, la porte reste enfin ouverte 3s à chaque détection. Néanmoins elle reste parfois ouverte plus longtemps. Ceci peut être exprimé en utilisant l’item Temporal  DoAfterwards. Utilisez-là pour obtenir le résultat illustré en Figure 16 et qui donne la simulation illustrée en Figure 17:

autdoor15
Figure 16. Sixth door requirements

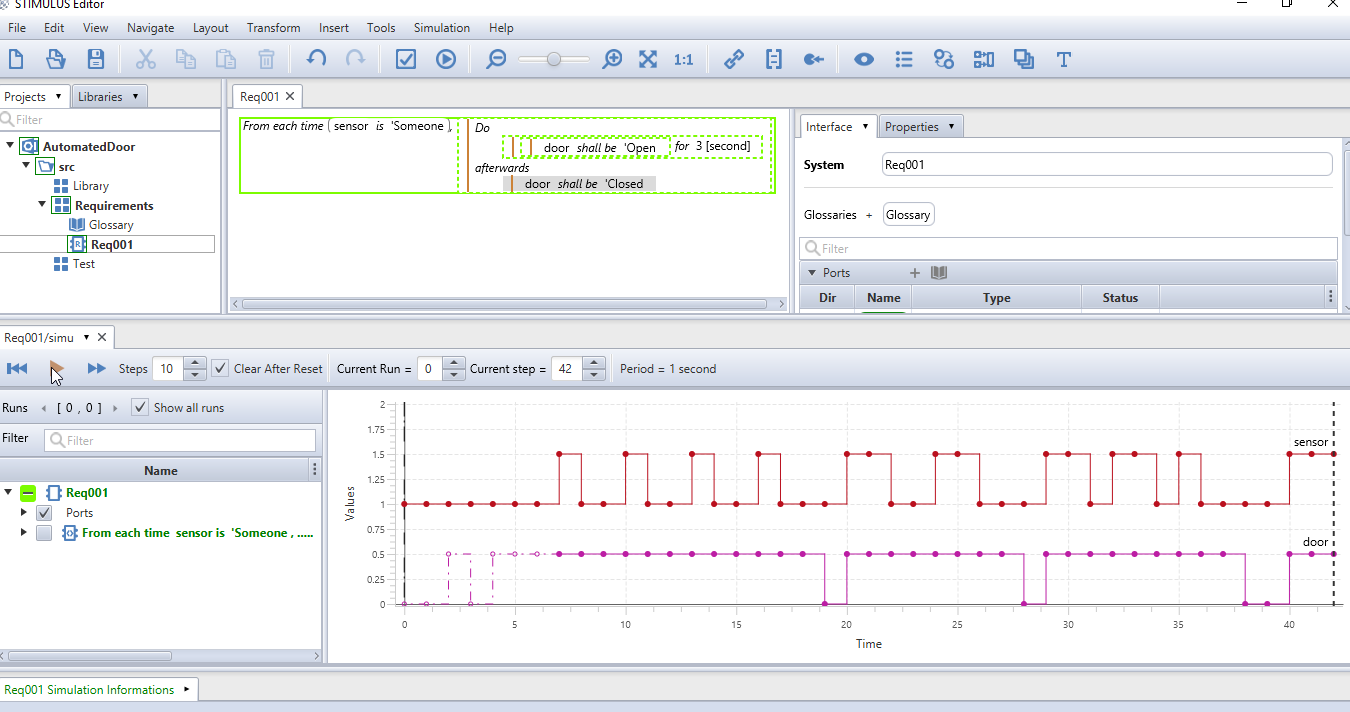

autdoor16
Figure 17. Sixth door simulation

3.12. Simulation 7

Ajoutez l’exigence manquante qui permette d’éviter l’ouverture inutile de la porte en début de simulation. Vous devrez obtenir une simulation similaire à la Figure 18.

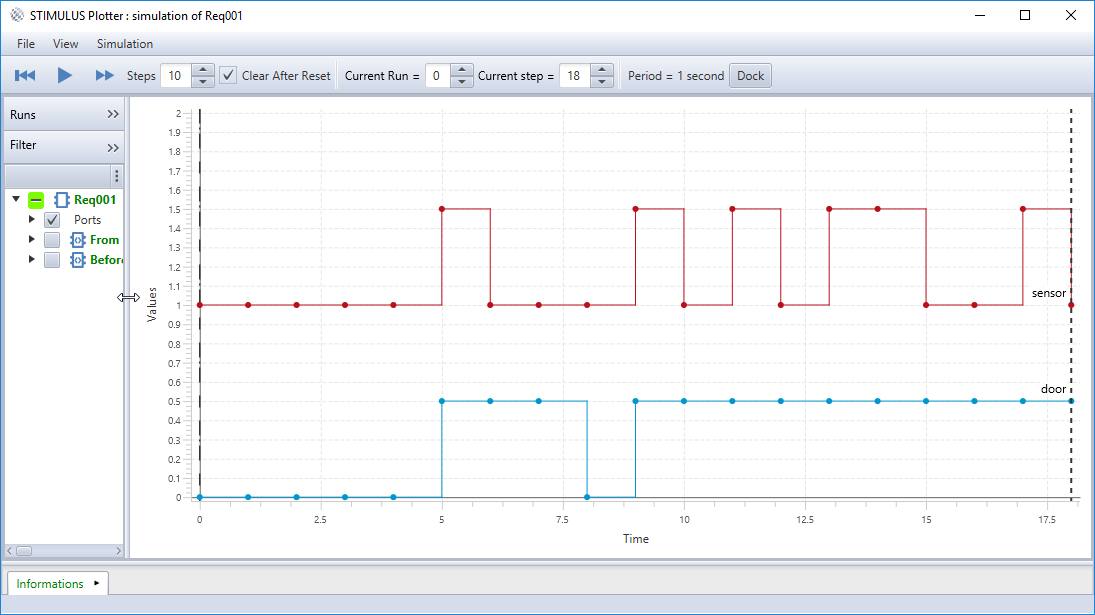

autdoor17
Figure 18. Seventh simulation

4. Un scénario pour le sensor

Vous avez pu constater que le problème de la simulation c’est que le sensor change trop souvent de valeur (de manière irréaliste). Nous allons donc créer un scénario pour contrôler les inputs de la simulation. Créez un nouveau système dans le package Test, et nommez-le SensorInput.

Ajoutez comme précédemment le glossaire pour ajouter un port sensor. Précisez la direction Out pour ce port comme illustré en Figure 19

autdoor18
Figure 19. Port’s direction to Out

Pour écrire le scenario, nous allons utiliser le concept Stimulus d’Automate (ou machine à état).

Les automates peuvent aussi être utilisés pour écrire les exigences. Stimulus ne fait aucune différence entre "requirements" et "scenarios". Pour ajouter un Automate, faites un click droit puis Insert  Automaton (ou bien utilisez l’icône correspondante dans la barre d’icônes).

Un nouvel automate apparaît avec l’état initial "State0" comme illustré en Figure 20.

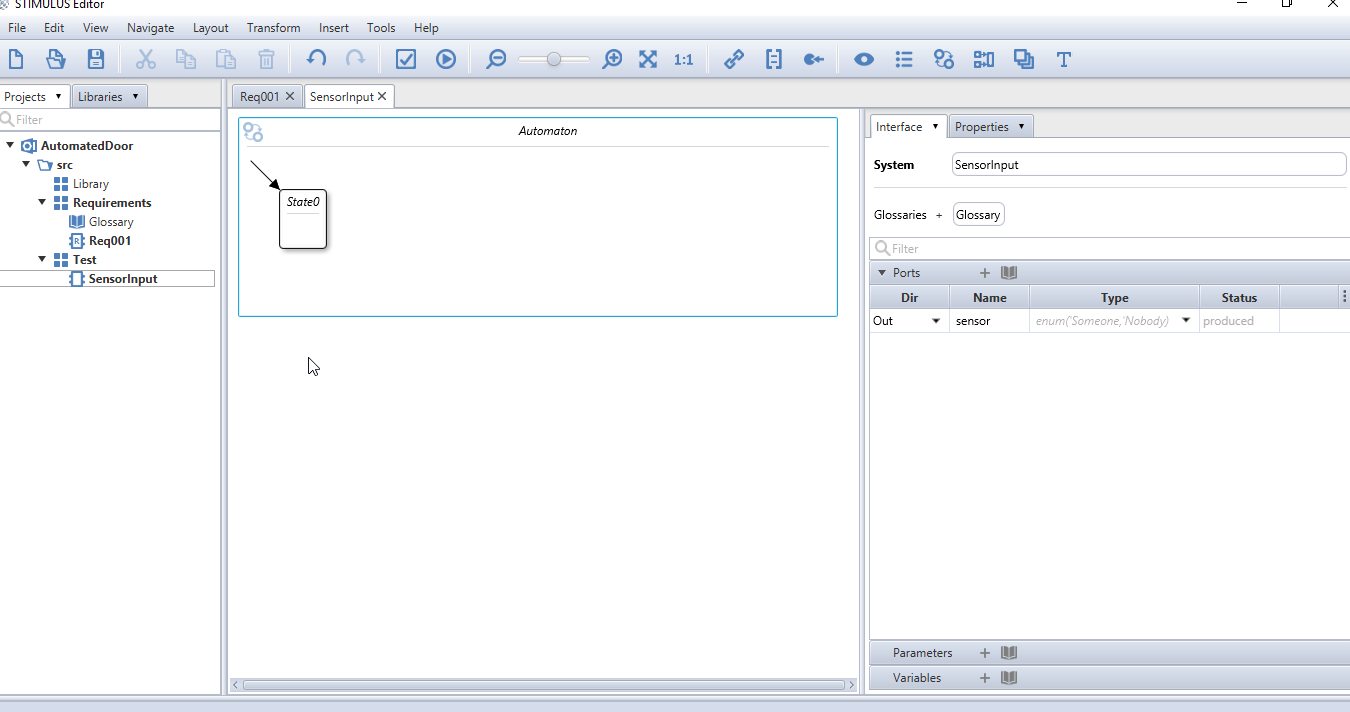

scenario1
Figure 20. Automaton created

Pour créer un autre état, placez la souris près du bord bas de l’état, jusqu’à ce qu’un petit triangle orange apparaisse, puis double cliquez dessus (cf. Figure 21).

scenario2
Figure 21. Two connected states

Utilisez les mêmes techniques que précédemment pour établir le scénario illustré en Figure 22.

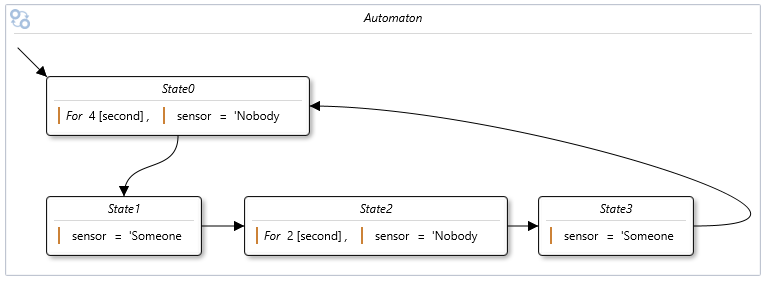

scenario3
Figure 22. Writing scenario

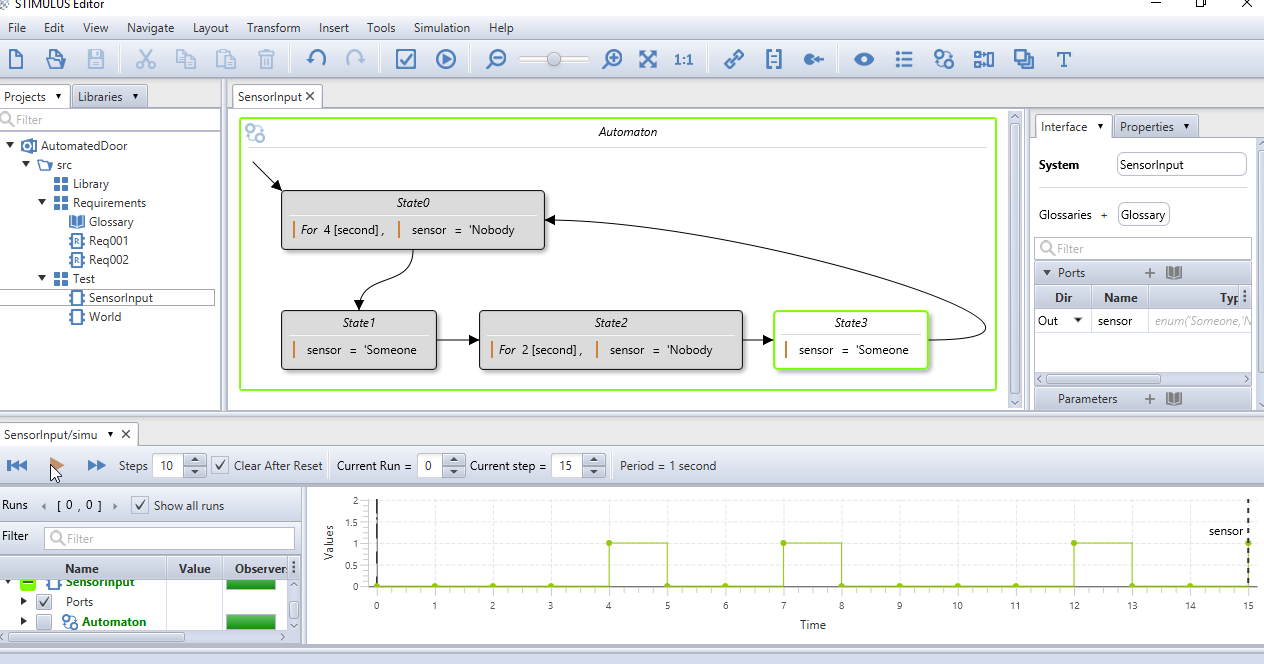

Contrôlez l’exécution du scénario (cf. Figure 23).

scenario5
Figure 23. Scenario Input behaviour

5. Test de la porte

Pour tester la porte, nous allons créer un système haut-niveau en utilisant un block diagram (à la SysML), pour connecter la porte et le scenario.

Créez un système appelé "World" dans le package Test.

Pour ajouter un block diagram, faites un click droit puis Insert  Block Diagram (ou bien utilisez l’icône correspondante dans la barre d’icônes).

Insérer le block Req001 en le glissant dans le block diagram. Faites de même avec SensorInput. Connectez les ports sensor.

Pour visualiser les signaux entrants, nous auront besoin d’une sonde. Pour cela, sélectionnez Req001, puis Transform  Connect Ports to Interface pour obtenir la Figure 24.

scenario4
Figure 24. Probed block diagram

Enfin exécutez le test comme illustré en Figure 25

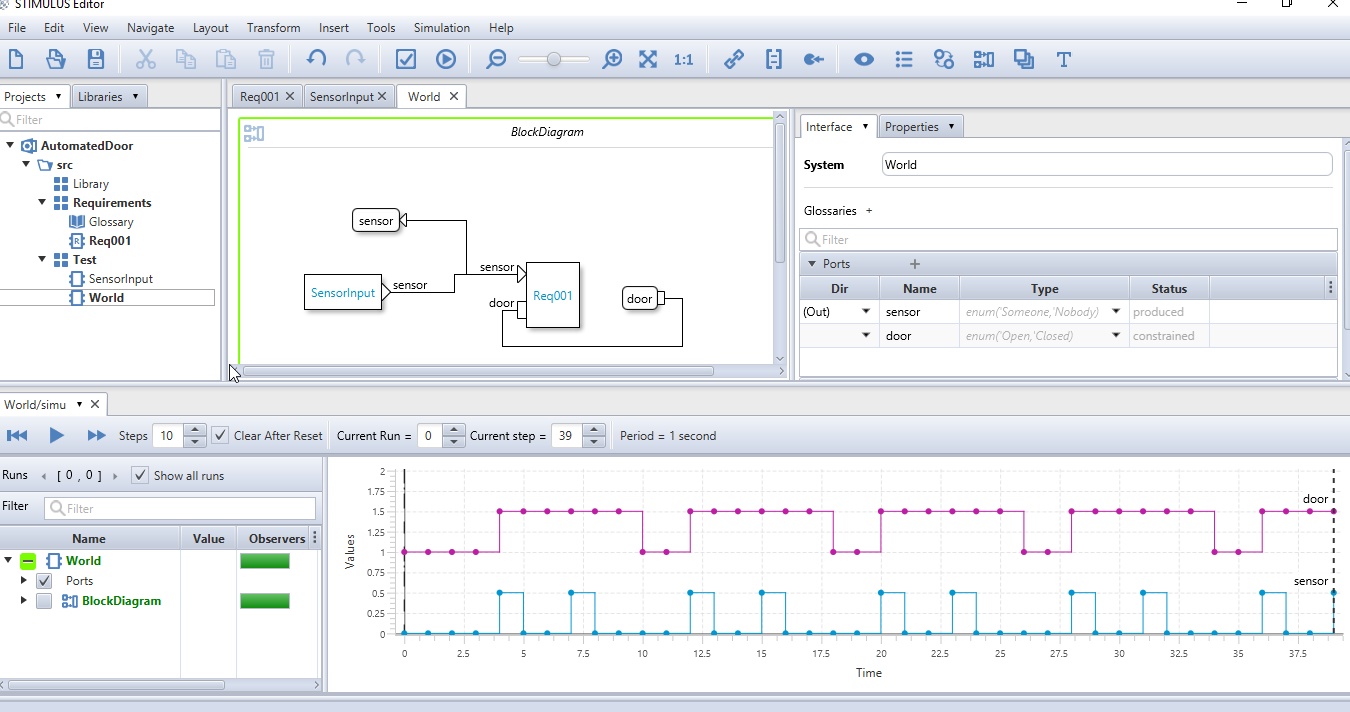

scenario6
Figure 25. World simulation

6. Observateurs

Pour renforcer la qualité des exigences, nous recommandons de les vérifier au fur et à mesure de leur écriture. Stimulus permet de transformer les exigences en Observers qui vont vérifier les exigences courantes. Cela équivaut à faire des tests de non régression. Un exemple de propriété désirable pour notre porte est que nous voulons garantir que quand quelqu’un est détecté, la porte ne doit pas être fermée.

Pour créer un Observer, utilisez l’icône correspondante dans la barre d’icônes (cf. Figure 26).

Renommez le en Safety après avoir double cliqué dessus. Puis saisissez l’invariant initial (quand une personne est détectée la porte ne doit pas être femrée).

Réalisez une exécution comme illustré en Figure 26.

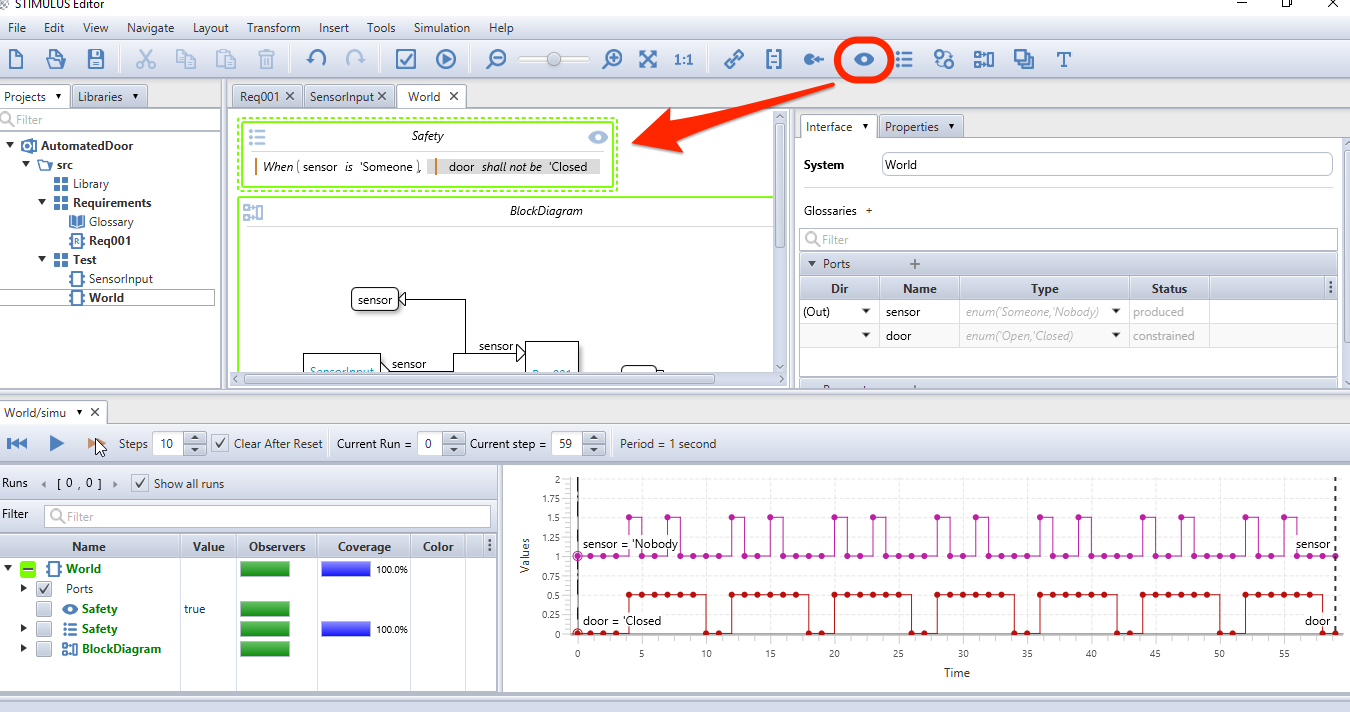

scenario7
Figure 26. Simulation with the Observer

Observez que tout se passe bien de son point de vue (couleur verte) en simulant quelques pas d’exécutions comme illustré en Figure 27.

scenario8
Figure 27. Observer in plotter

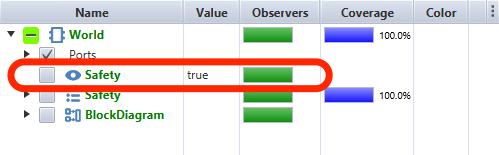

Reprenez les exigences erronnées du début et vérifiez que l’observateur joue son rôle comme illustré en Figure 28.

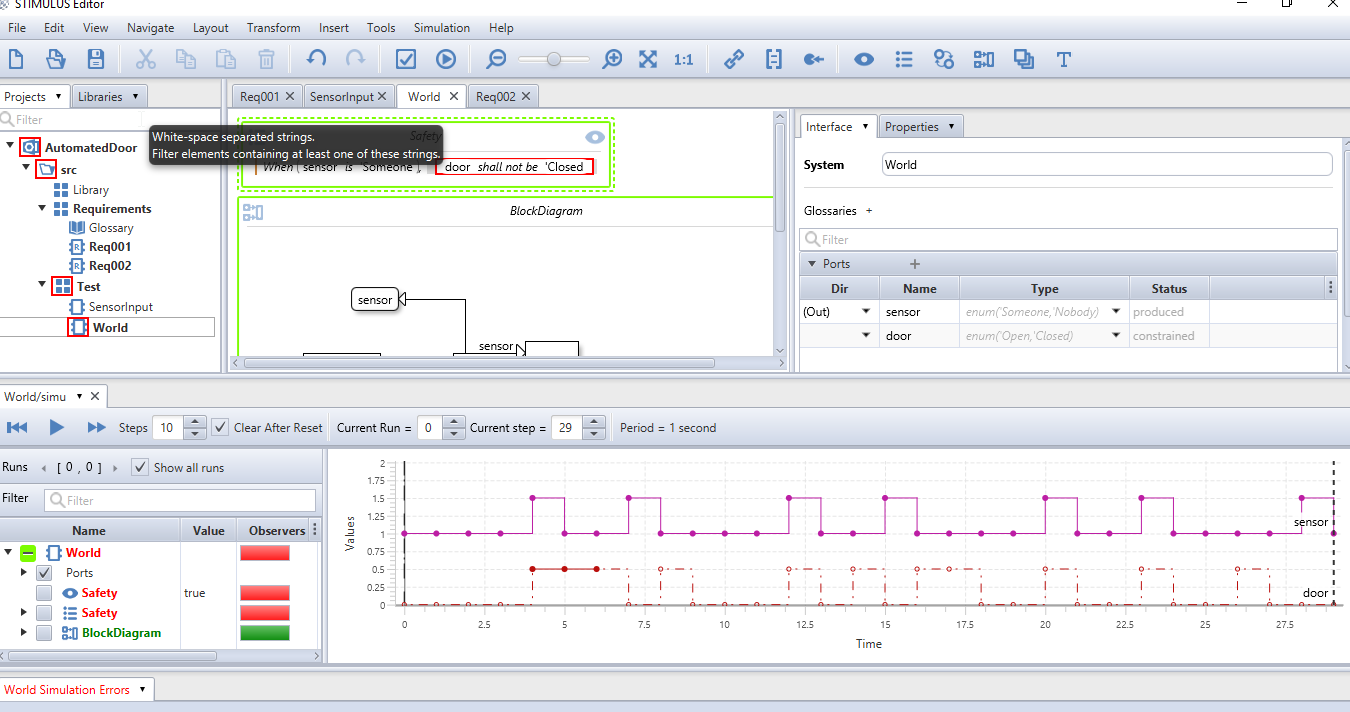

scenario9
Figure 28. Violated Observer

7. Basic notions

7.1. Predefined, customizable templates

7.2. Composition

7.3. Refinement of requirement

7.4. Observers

High level requirements can be transformed as observers.

8. Advanced notions

Work in progress…​

8.1. Glossaries

You can host the main definitions in a Glossary. To start one, click on New  glossary

You can add the Glossary to the Interface (by dragging the glossary close to the little + close to Glossaries) and then add the ports to your glossary by a clicking on them (see Figure 29).

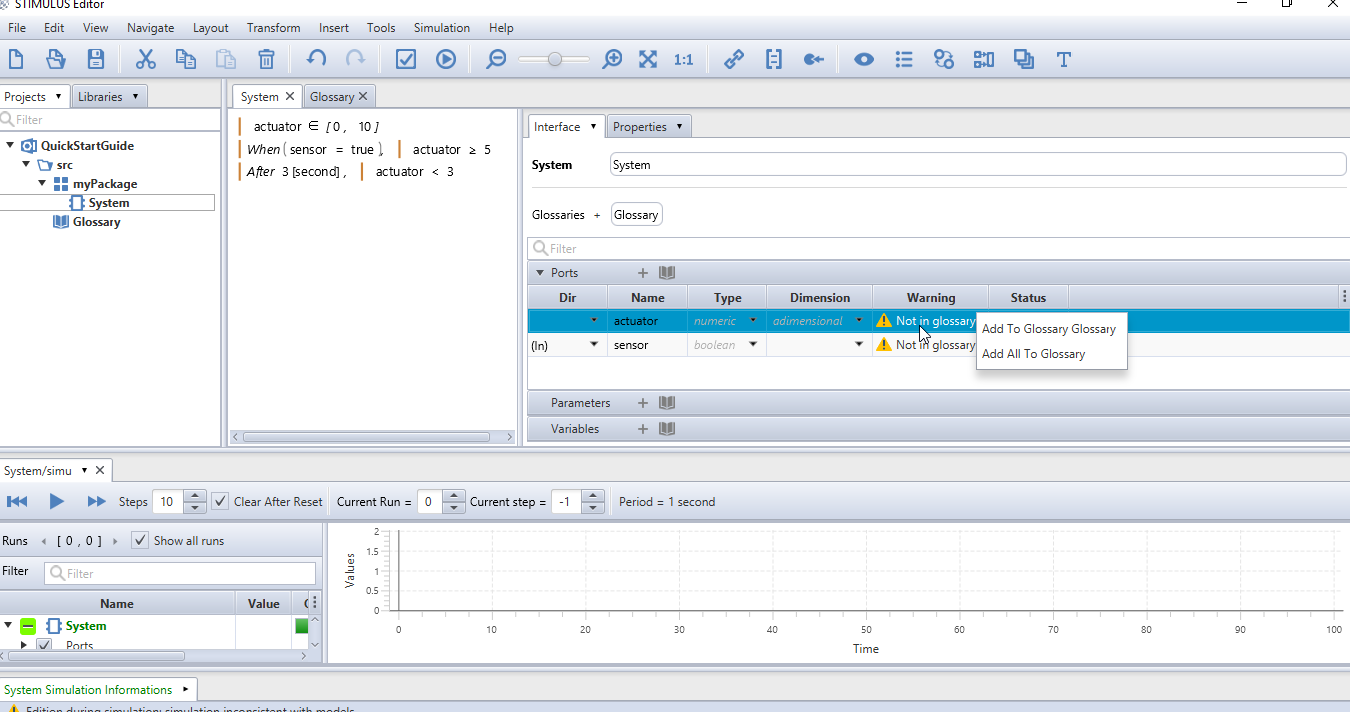

glossary
Figure 29. Adding ports to a glossary
It can be a good idea to start with the glossary

9. FAQ

9.1. Where can I find more material ?

https://www.argosim.com/free-trial/

9.2. What are the different simulation parameters ?

simulationBar
Figure 30. SimulationBar

  • The simulate one step button performs one simulation step in the plot window.

  • The fast forward button performs N simulation steps. The number of steps is defined by the field at the right of the button.

  • The reset button starts a new simulation. When the Clear on reset checkbox is unchecked, the next simulation will be overlaid on the previous one.

  • The Period label displays the simulation sampling period. You can change this setting before a simulation in the Properties panel of your system. Insert a simulation period using a dimension (e.g., 1 [second] or 10 [millisecond]).

9.3. How can I find a function or language construct ?

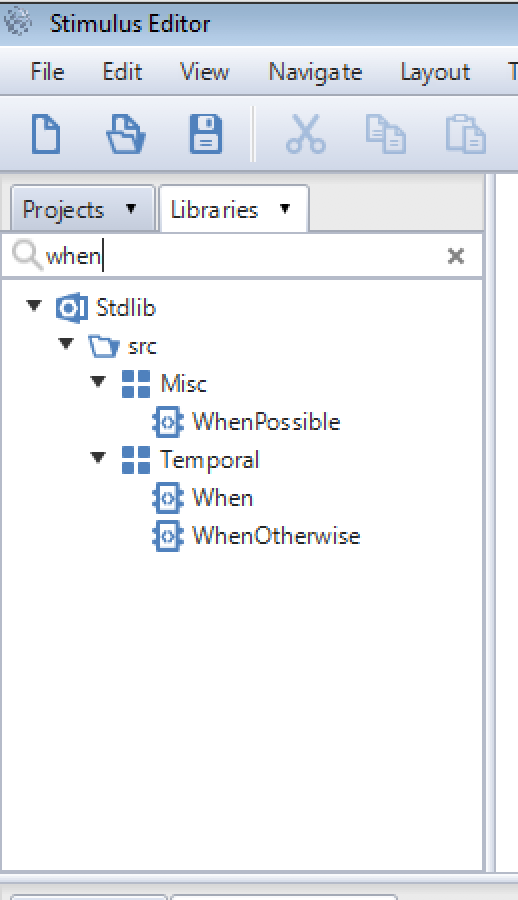

Select the Library folder and use the seach bar. Figure 31 illustrates the search for the when operator.

9.4. Comment déplacer graphiquement le port d’un système ?

Pour déplacer un port dans un bloc diagramme, maintenez la touche MAJ (Shift) pendant que vous vous déplacez avec clic gauche de la souris.
